ขั้วต่อ HV 1800

ซีรีส์ HV 1800 เป็นแพลตฟอร์มตัวเชื่อมต่อแรงดันไฟฟ้าสูงแบบกล่อง-และ-ใบมีด-ที่พัฒนาขึ้นสำหรับการเชื่อมต่อกำลังไฟของยานพาหนะที่สูงขึ้น โดยที่ขั้วต่อแบบหมุดกลม-จะต้องการเพิ่มขึ้นอย่างมากในเส้นผ่านศูนย์กลางขั้วต่อและการใช้วัสดุ HV 1800 ซีรี่ส์ใช้รูปทรงหน้าสัมผัสของใบมีดแบนช่วยให้การส่งกระแสไฟฟ้าสูงขึ้นภายในขอบเขตของตัวเชื่อมต่อที่มีการควบคุม ปรับปรุงความสามารถในการปรับขนาดในขณะที่รักษาขนาดและมวลของตัวเชื่อมต่อให้อยู่ภายใต้การควบคุม

HV 1800 Series มีพิกัดกระแสไฟ 1500 V DC รองรับตัวนำไฟฟ้าขนาด 25, 35, 50 และ 70 มม.² โดยมีความจุกระแสไฟฟ้าที่สอดคล้องกันตั้งแต่ 175 A ถึง 308 A เมื่อเปรียบเทียบกับโซลูชันกระแสไฟปานกลาง- โปรไฟล์หน้าสัมผัสเบลดที่ใหญ่กว่าได้รับการออกแบบมาเพื่อรองรับความต้องการกระแสไฟที่เพิ่มขึ้นโดยไม่กระทบต่อเสถียรภาพทางไฟฟ้า วิธีการเชิงโครงสร้างนี้ยังมีส่วนช่วยปรับปรุงความสม่ำเสมอในการผลิตและประสิทธิภาพด้านต้นทุนในระดับปัจจุบันที่สูงขึ้น

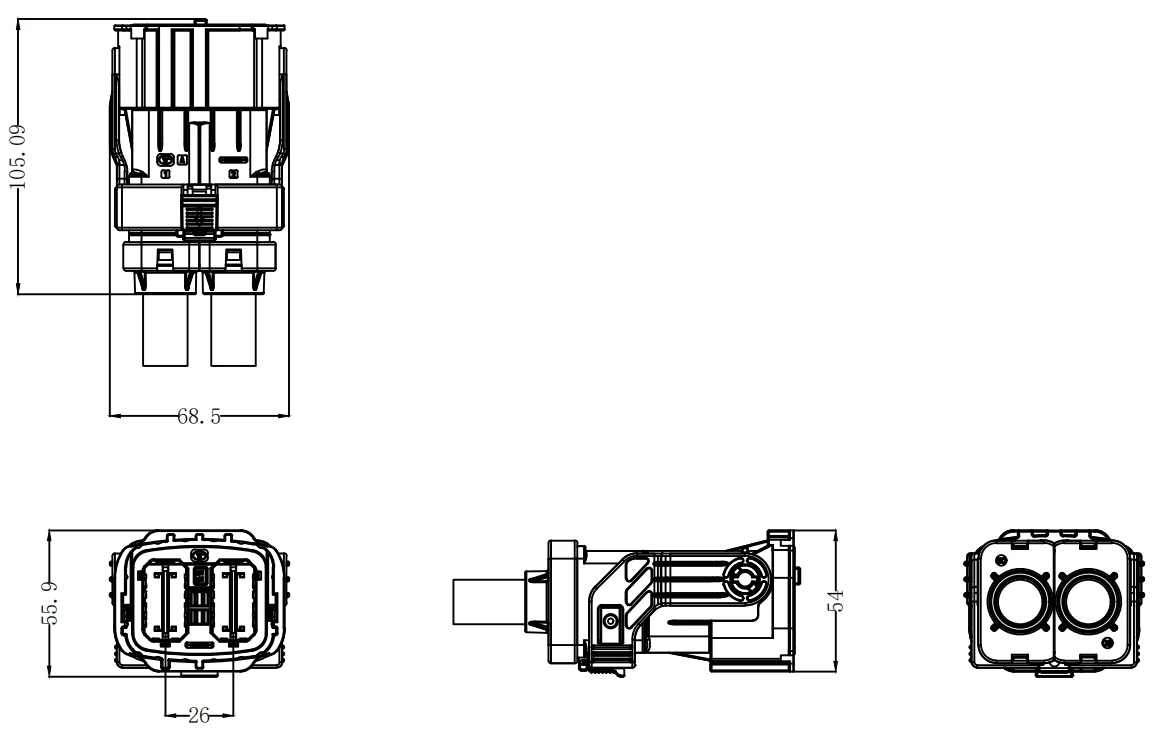

มีให้เลือกทั้งแบบปลั๊กมุมตรงและขวา- โดยมีตัวเลือกทางออกของสายไฟ 90 องศาและ 180 องศา ซึ่งให้ความยืดหยุ่นในการกำหนดเส้นทางสายเคเบิลในพื้นที่-การติดตั้งที่มีข้อจำกัด ซีรีส์ HV 1800 มักใช้ในการใช้งานยานพาหนะไฟฟ้ากำลังสูง- เช่น หน่วยจ่ายกำลัง (PDU) หน่วยควบคุมมอเตอร์ (MCU) และการเชื่อมต่อ-แรงดันสูงด้านข้างมอเตอร์- ซึ่งต้องใช้ความจุกระแสไฟฟ้าที่เพิ่มขึ้นและการออกแบบตัวเชื่อมต่อขนาดกะทัดรัด

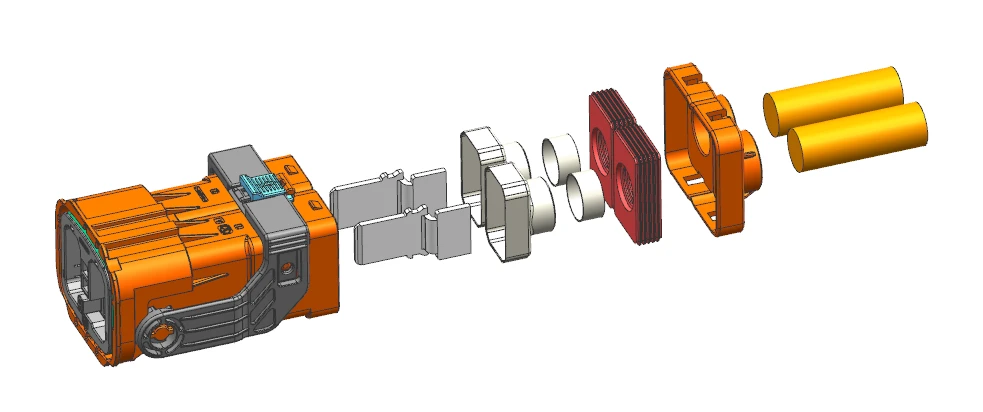

• สถาปัตยกรรมเทอร์มินัลกล่อง-และ-เบลดที่พัฒนาขึ้นสำหรับวงจรกำลัง EV กระแสสูง-
• รองรับตัวนำไฟฟ้าหน้าตัดขนาดใหญ่-ตั้งแต่ 25 ถึง 70 มม.² ครอบคลุมความต้องการกระแสไฟฟ้าที่เพิ่มขึ้นสูงถึง 308 A
• รูปทรงหน้าสัมผัสของใบมีดแบบแบนช่วยให้สามารถปรับขนาดกระแสไฟฟ้าที่ควบคุมได้
• มีจำหน่ายในรูปแบบปลั๊กมุมตรงและมุมขวา- ซึ่งรองรับแนวทางการวางสายเคเบิลและการติดตั้งที่ยืดหยุ่น
• การปรับโครงสร้างให้เหมาะสมมุ่งเน้นไปที่การจัดการต้นทุน น้ำหนัก และปริมาณตัวเชื่อมต่อในช่วงกระแสที่สูงขึ้น
